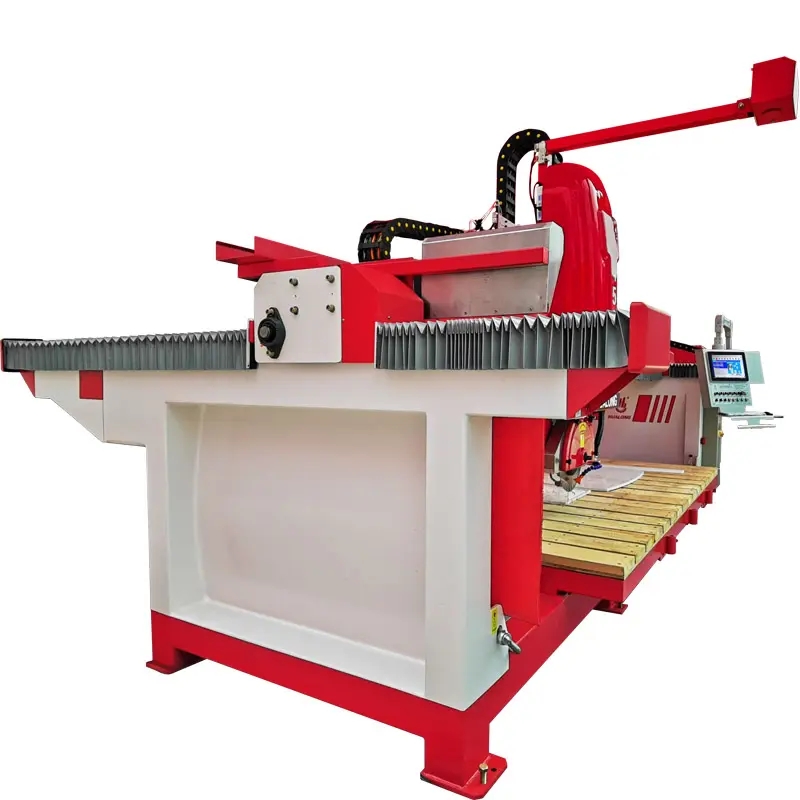

HKNC-450Plus 5-осевой мостовой станок с ЧПУ – это правильный выбор для всех камнеобрабатывающих мастерских, работающих в условиях ограниченного пространства. Управляемый числовым программным управлением, он предназначен для резки каменных плит и блоков из мрамора, гранита, натурального или композитного камня. Станок выполняет любые виды обработки камня: прямые или фигурные резы, вертикальные или наклонные пропилы, 3D-профилирование и выборку материала.

Подробности

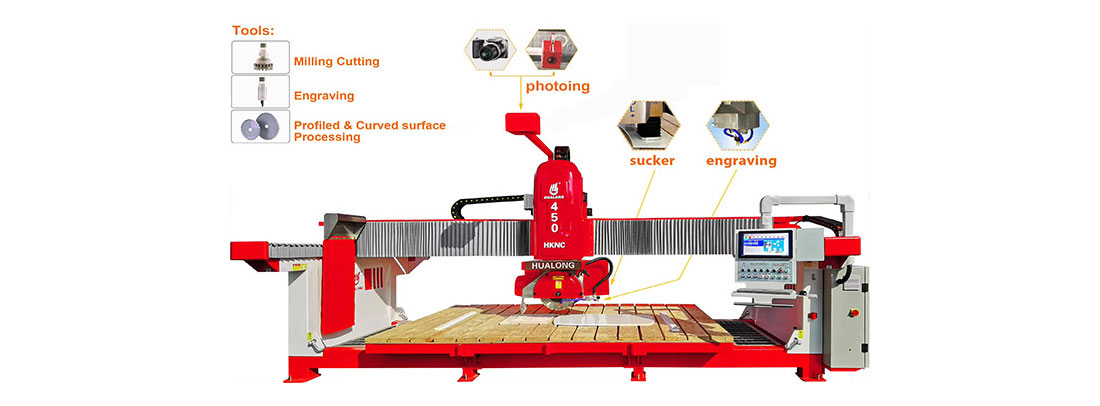

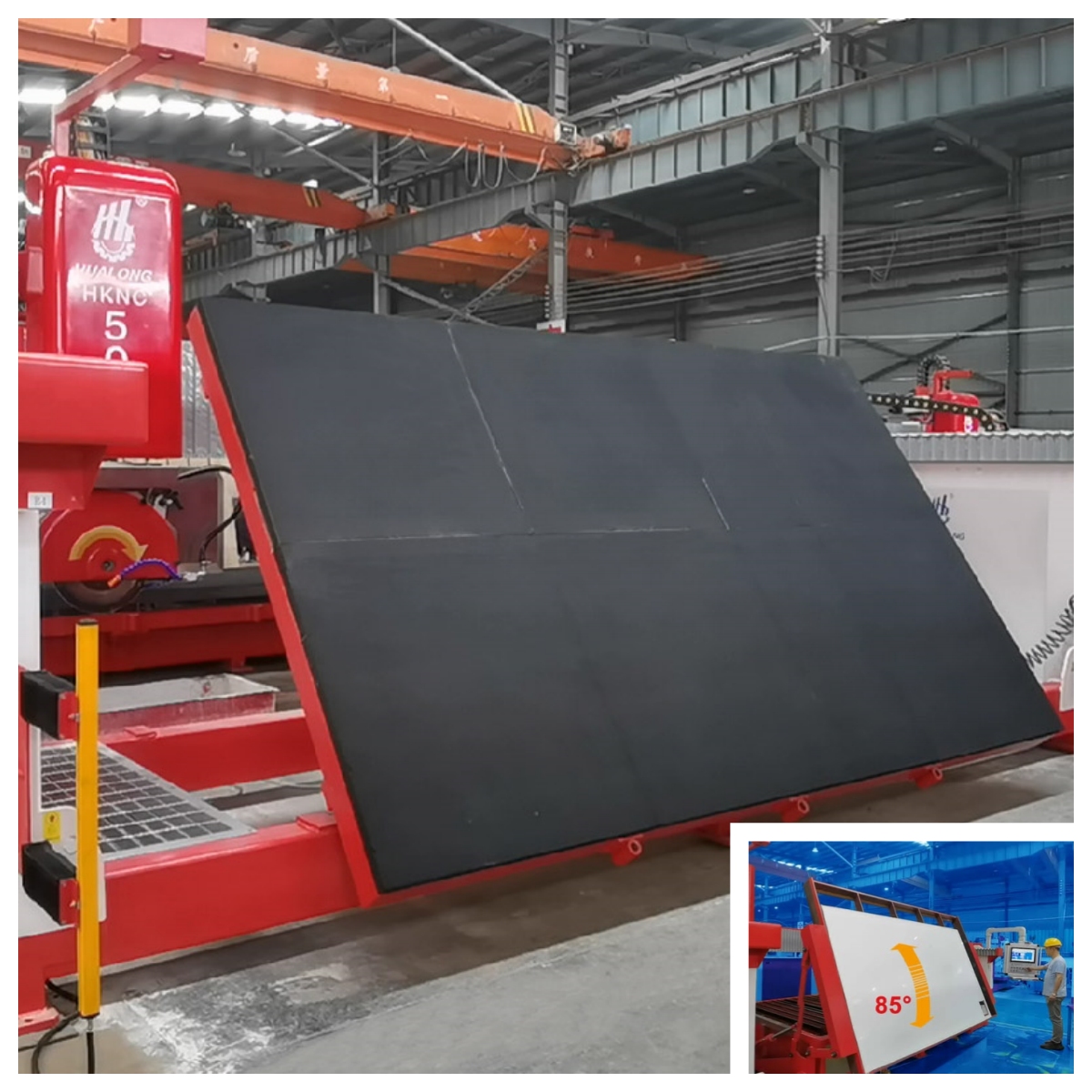

HKNC-450Plus 5-осевой мостовой станок с ЧПУ обладает возможностью перемещения по линейным осям X, Y и Z и вращения по осям A и C, что сокращает общее время выполнения программ. Двигатель пильного диска мощностью 15 кВт достигает максимальной скорости 6000 об/мин и может резать материалы толщиной до 90 мм с диском диаметром 300-450 мм. Цифровые бесщеточные приводы осей в сочетании с высокоточными редукторными двигателями и линейными направляющими с шариковыми циркуляционными подшипниками, защищенными гофрой, обеспечивают исключительно точные резы. Автоматическая поворотная головка на 360°, автоматическая наклонная головка от 0° до 90° и удобный 21-дюймовый мультитач-дисплей позволяют выполнять ортогональные, боковые, эллиптические, круговые, наклонные, прямые, вогнутые, выпуклые профили, а также двух- и трехмерные выборки материала за счет интерполяции осей. Опциональный наклонный рабочий стол с гидравлическим насосом облегчает загрузку плит, ускоряя производственный процесс.

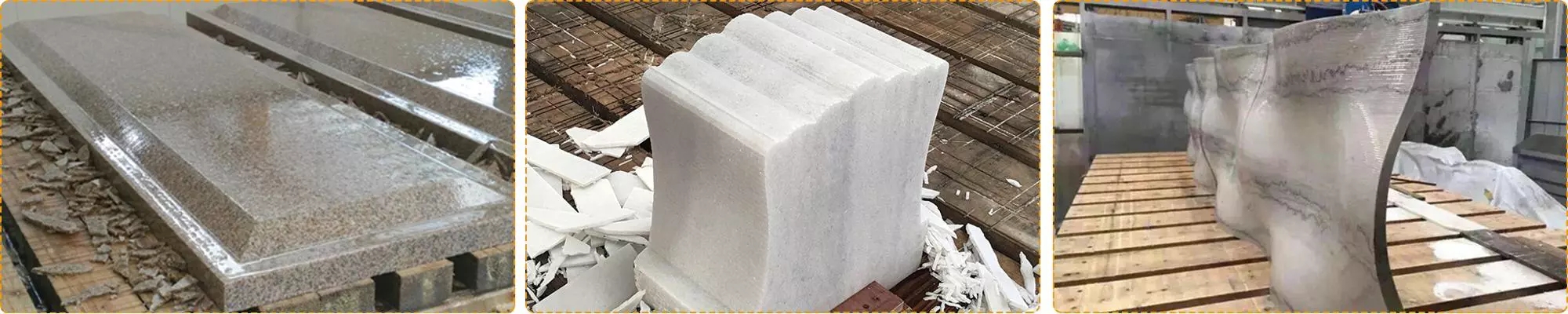

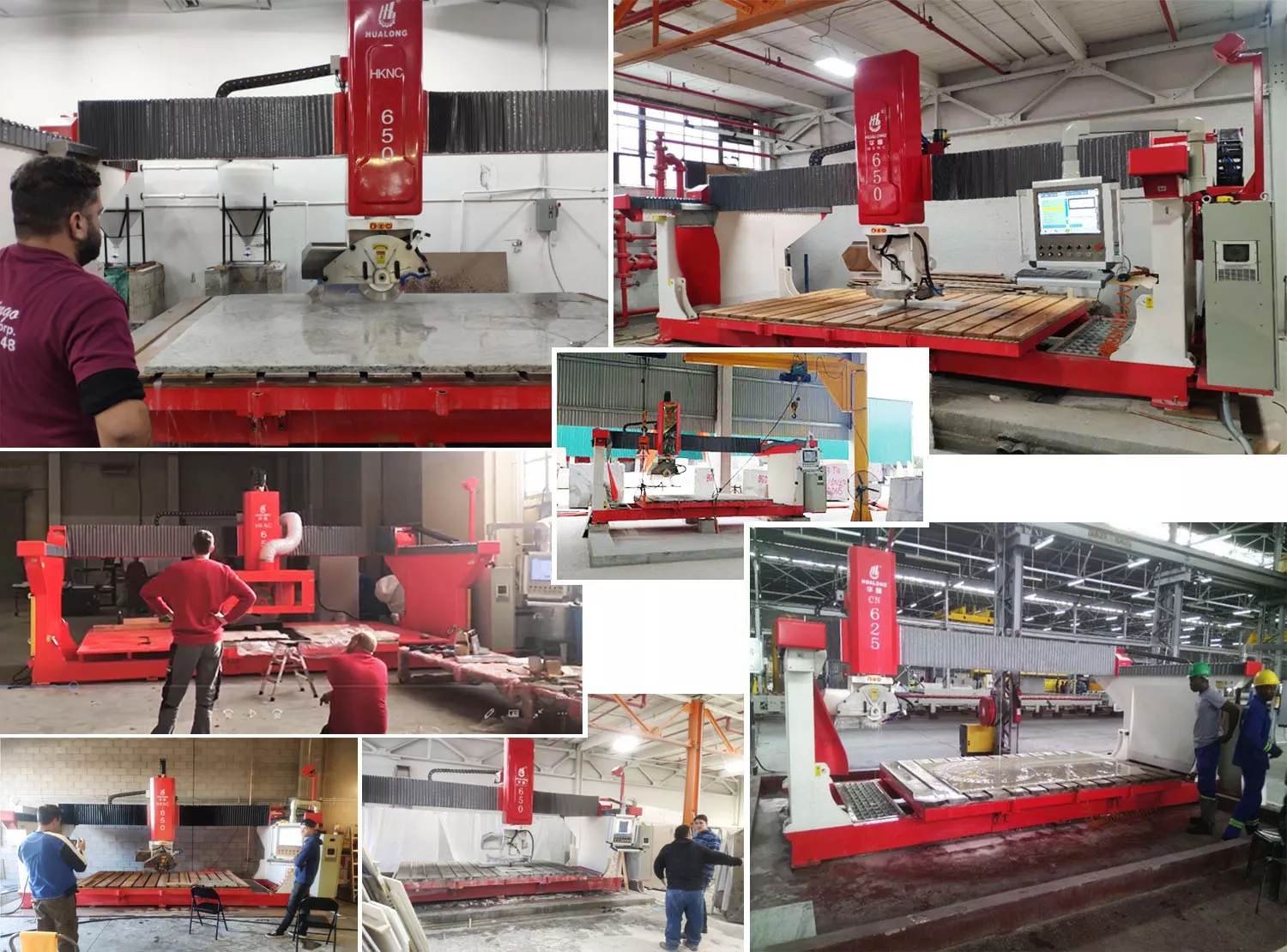

HKNC-450Plus 5-осевой мостовой станок с ЧПУ идеально подходит для создания интерьерных и экстерьерных изделий, таких как кухонные столешницы, столешницы для ванных комнат, капители, столы, раковины, лестницы, напольные покрытия и мемориальные сооружения.

22 (6)

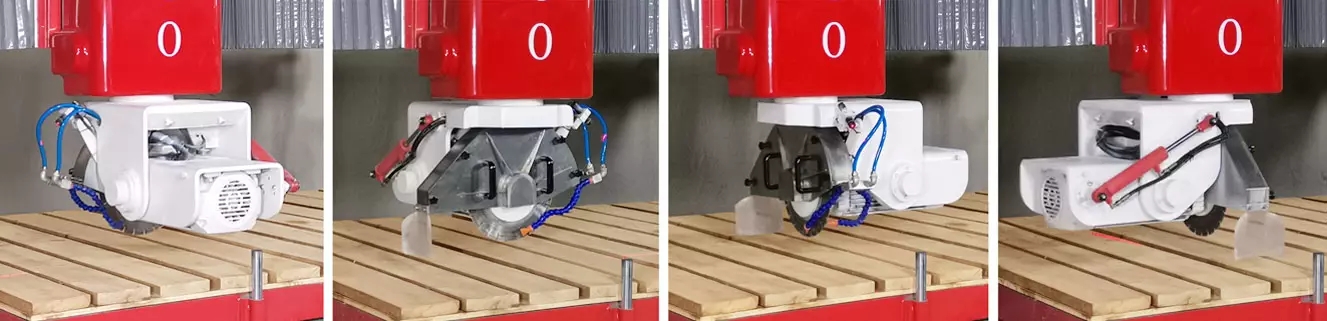

Пильный диск может наклоняться под любым углом от 0° до 90° и поворачиваться на 360° в любом направлении.

Область применения

Технические параметры

Технические характеристики
Модел	HKNC-450	HKNC-500	HKNC-650	HKNC-825
Диаметр пильного диска	Ф350-450 мм	Ф400-500 мм	Ф350-ф650 мм	Ф400-ф800 мм
Габариты рабочей платформы	3500*2100 мм	3500*2100 мм	3500*2100 мм	3500*2100 мм
Макс. длина реза	3500 мм	3500 мм	3500 мм	3500 мм
Макс. толщина резки	90 мм	120 мм	200 мм	290 мм
Макс. высота подъема	250 мм	300 мм	500 мм	650 мм
Мощность главного электродвигателя	15 КВт	18.5 /26.4 КВт	18.5 /26.4 КВт	22 КВт /26.4 КВт
Мощность двигателя возвратно-поступательного движения режущей головки	1.3 КВт	1.3 КВт	1.15 КВт	1.15 КВт
Мощность двигателя перемещения балки	1.3 КВт	1.3 КВт	1.15 КВт	1.15 КВт
Мощность электродвигателя гидростанции	2.2 КВт	2.2 КВт	2.2 КВт	2.2 КВт
Мощность подъемного электродвигателя	0.85 КВт	0.85 КВт	0.85 КВт	0.85 КВт
Потребление воды	2 м3/ч	2 м3/ч	2 м3/ч	2 м3/ч
Габариты (Д×Ш×В)	570032602765 мм	570032602765 мм	630036003100 мм	680034003900 мм
Вес брутто	5500 кг	5400 /5800 кг	5800 кг	6500 кг
Макс. грузоподъёмность вакуумных присосок	200 кг	200 кг	200 кг	200 кг
Частота вращения шпинделя	0-6000 об/мин	0-6000 об/мин	0-6000 об/мин	0-6000 об/мин
Скорость вращения шпинделя (PLUS)	0-24000 об/мин	0-24000 об/мин	0-24000 об/мин	0-24000 об/мин

HKNC-450Plus 5-осевой мостовой станок с ЧПУ

Функции и конфигурация оборудования

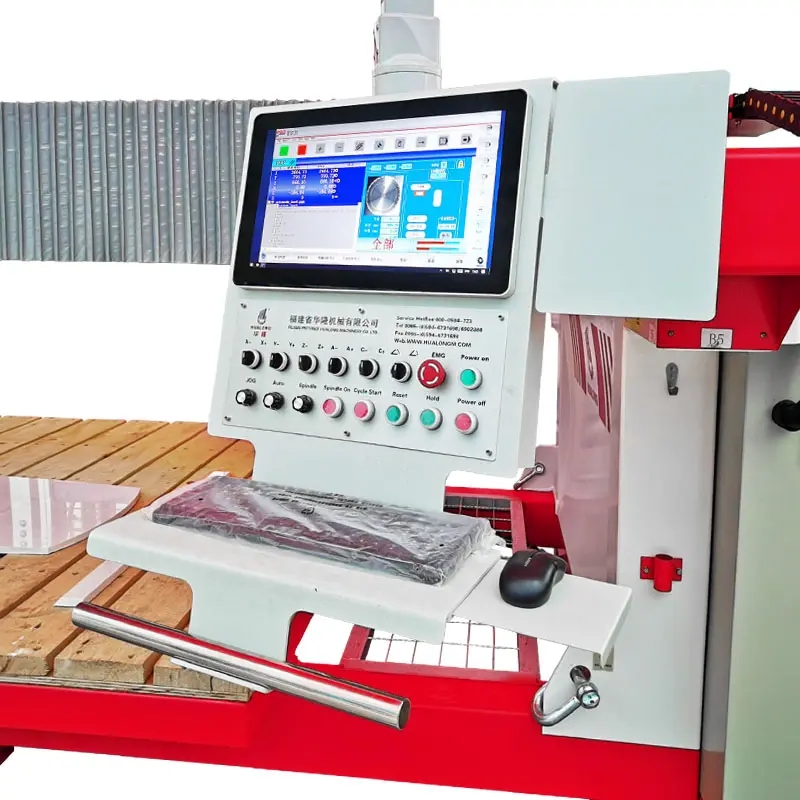

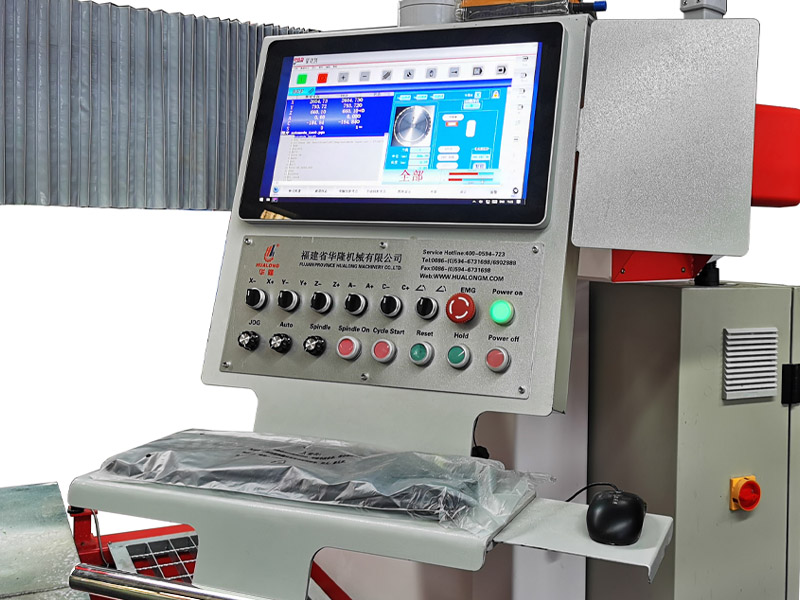

Система управления – ЧПУ

Производитель: ESA

Производство: Италия

Премиальная ЧПУ-система с сенсорным экраном для простой настройки и автоматической обработки. Позволяет легко, точно и высокоэффективно выполнять даже сложные задачи обработки.

1 Console 2 PEGASUS

Программное обеспечение – Pegasus CAD/CAM

Производитель: Pegasus

Производство: Италия

-Простота использования – Интуитивно понятный интерфейс, не требует специальных компьютерных навыков.

-Надежность – Регулярные обновления и высококлассная техническая поддержка.

-Мощный функционал – Различные модули и инструменты для широкого спектра технологий и видов обработки.

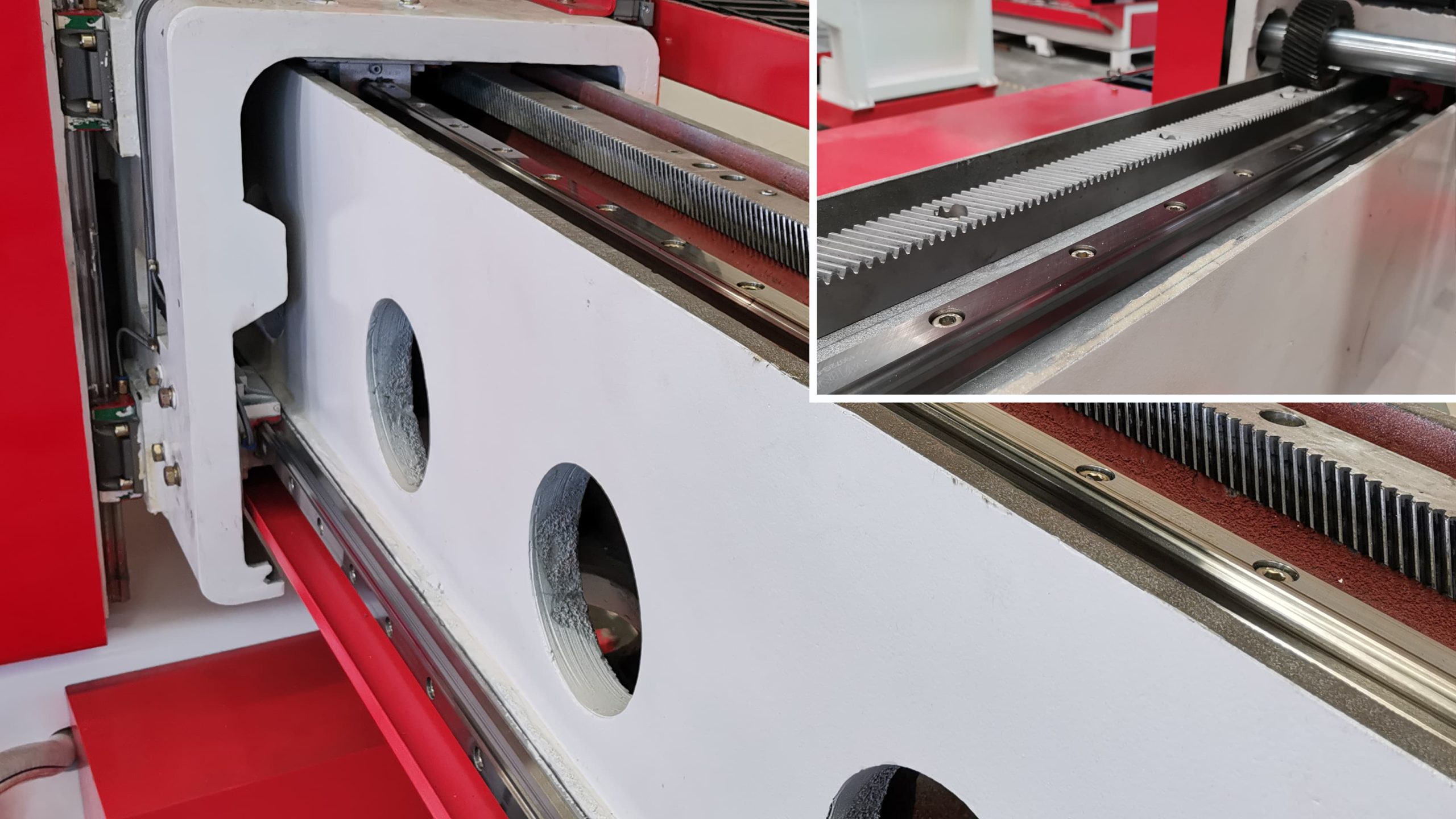

Линейные направляющие

Бренд: Hiwin Происхождение: Тайвань, Китай

Известная продукция высшего качества, используемая на траверсах и каретках для обеспечения высокой точности реза и длительного срока службы.

3 HIWIN 4 纹路拼接

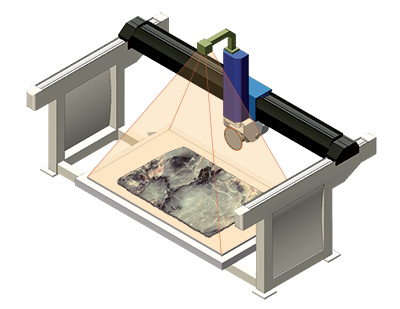

Функция захвата изображения плиты (опционально)

Приложение позволяет получать и обрабатывать фотографии плиты, корректируя дисторсию объектива и выравнивая изображение. На основе полученного снимка можно оптимально расположить шаблоны на плите, избегая дефектов материала, а также идентифицировать прожилки, требующие обработки. Дополнительно доступна возможность геометрического анализа кромок плиты.

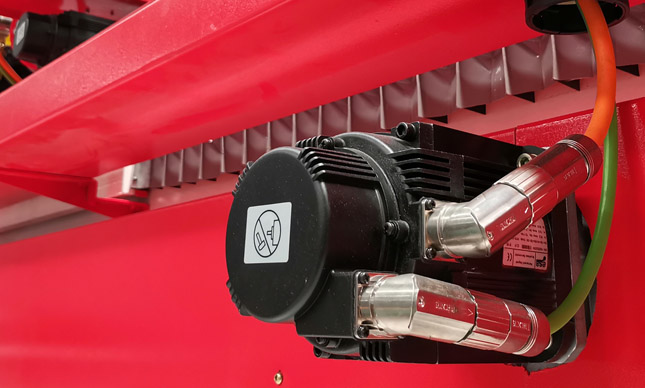

Цифровой серводвигатель

Бренд: ESA

Производство: Италия

Бесколлекторный серводвигатель постоянного тока со встроенными приводами, обеспечивающий полную цифровую интеграцию с ЧПУ ESA. Обеспечивает надежное управление по осям X, Y, Z и C.

5 ESA伺服电机 6 电主轴雕刻刀

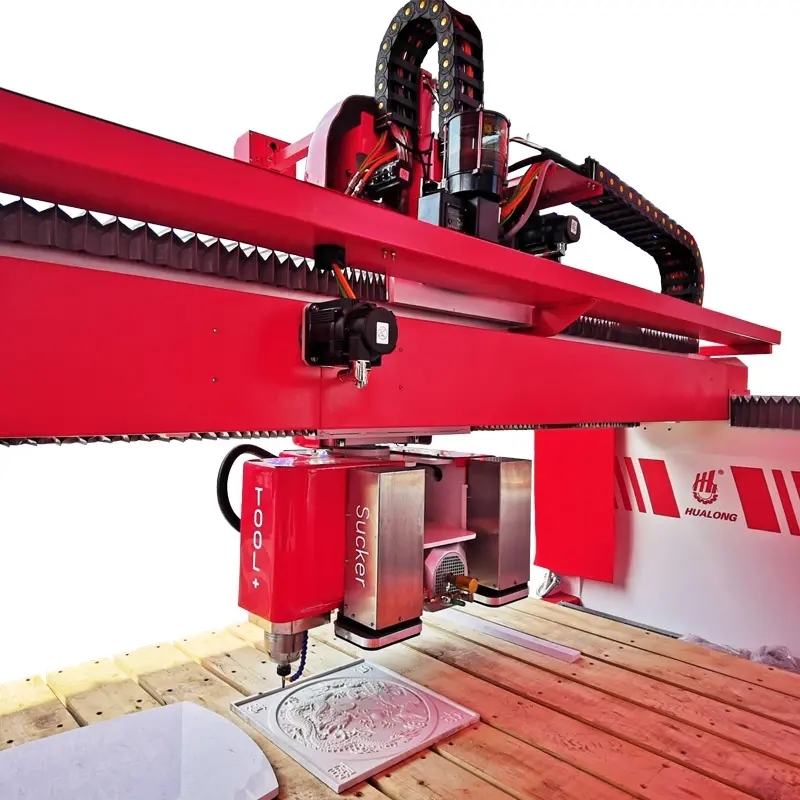

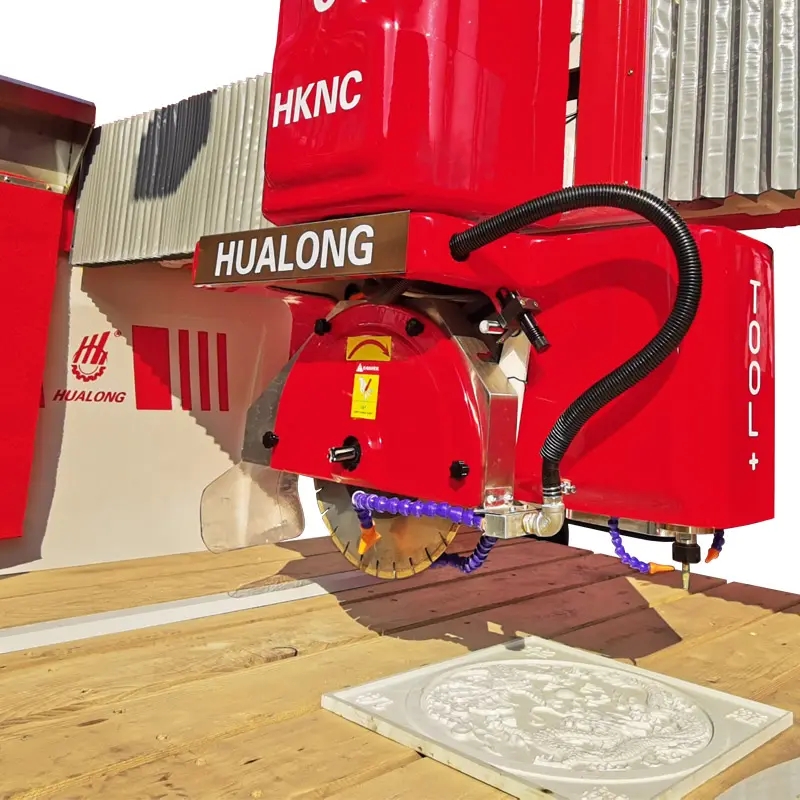

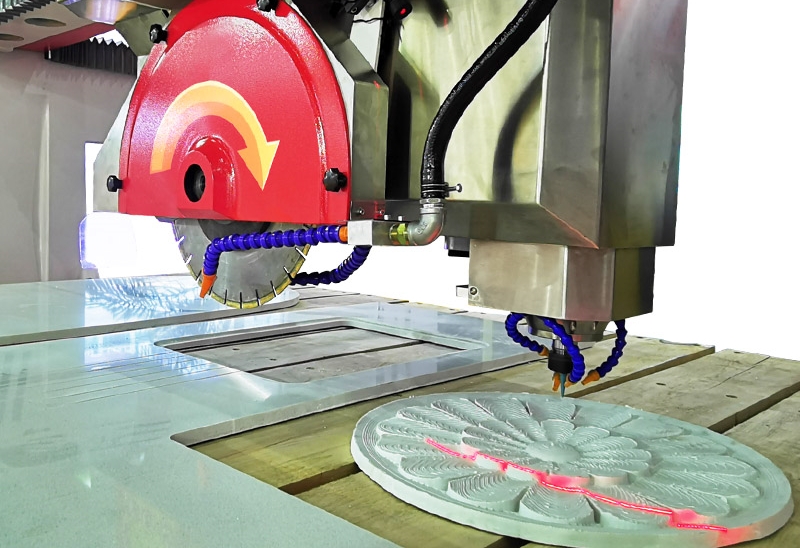

Модуль гравировки (опционально)

Тип: электроприводной шпиндель

Скорость вращения: 0-24000 об/мин

Мощность: 5.5 кВт

Электрический шпиндель обладает значительно более высокой скоростью вращения по сравнению с механическим, что обеспечивает исключительно точную и быструю гравировку, а также многократно увеличивает скорость выполнения криволинейных резов и угловой фрезеровки.

Система перемещения

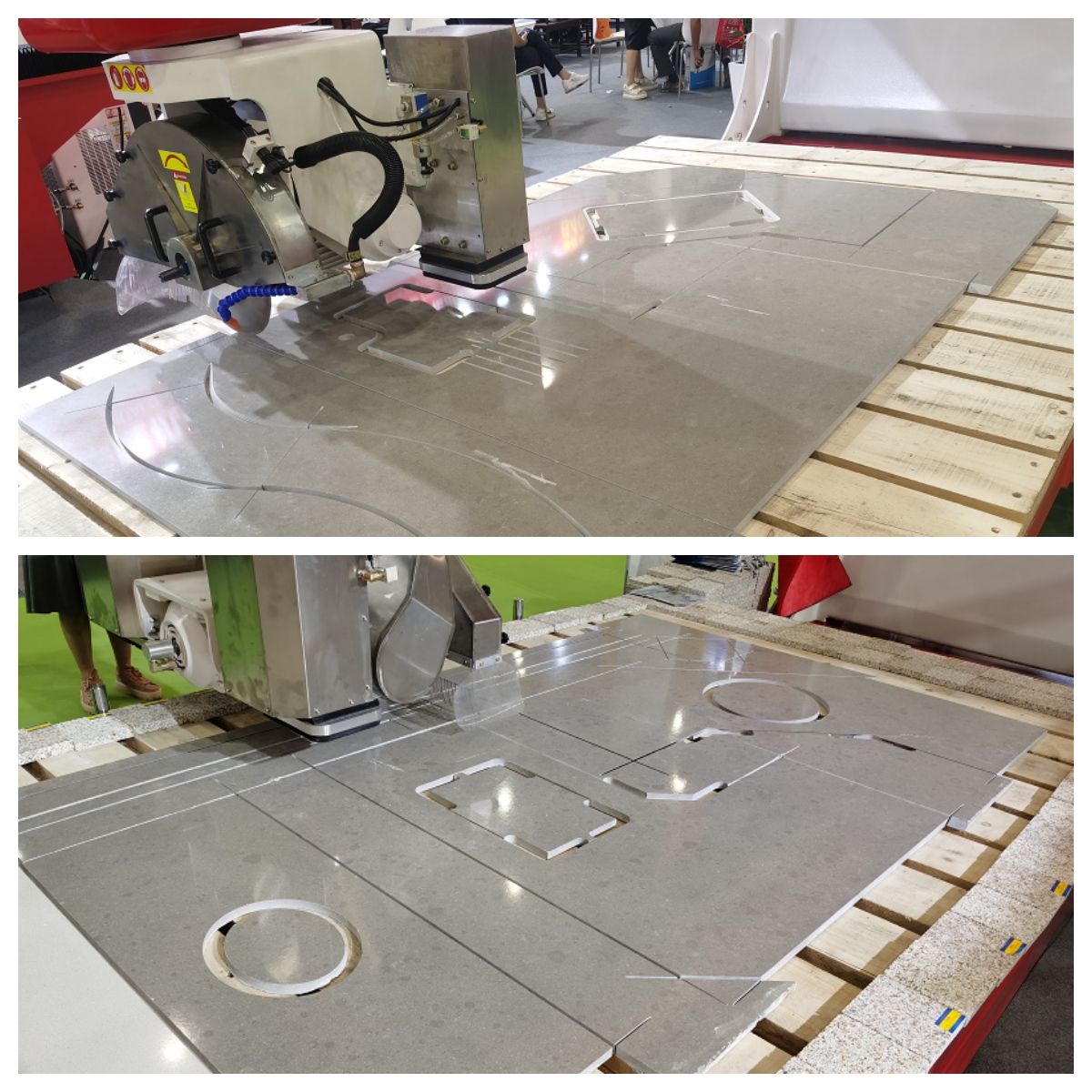

Благодаря вакуумным присоскам система позволяет оптимизировать использование плиты, исключая необходимость ручного перемещения.

1.Повышенная эффективность и сокращение простоев

2.Перемещение заготовок без участия оператора

3.Простота использования

4.Полная автоматизация процесса

5.Снижение производственных отходов

6.Грузоподъемность до 200 кг

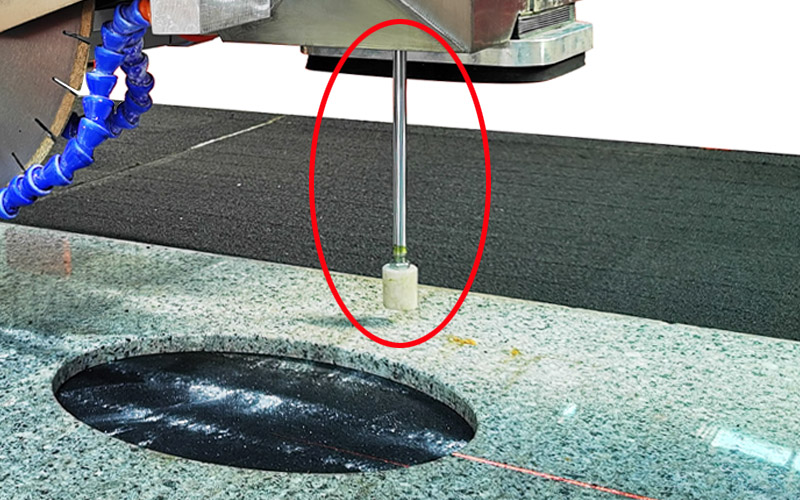

7 吸盘 8 测厚仪
